止推自動調心滾子軸承


293.294系列

代碼 BALL_09

人氣 1073

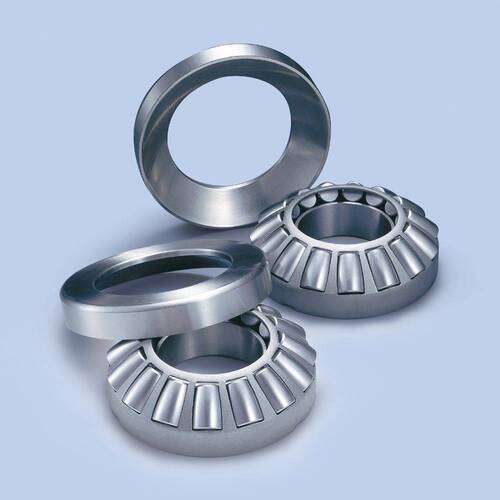

       這種軸承的座軌道環的軌道是以半徑中心位於軸線上的球面,具有對心性能。接觸角α約為45°,而使得軸承能承受軸向負荷和一定程度的徑向負荷。
  由於負荷能力大,並具有調心性能,因此常用於射出機、起重吊鉤等大型機械。
  保持器為高強度黃銅車製型或鋼板沖壓型。
...

止推自動調心滾子軸承的性能與應用分析:293、294系列

止推自動調心滾子軸承(Spherical Thrust Roller Bearings)是一種專門設計用於承受軸向負荷的滾動軸承,其特點是能夠同時承受重型軸向負荷及一定的徑向負荷,並具備自動調心的功能。與一般的止推滾子軸承不同,止推自動調心滾子軸承的球面滾道設計使其能夠在運行過程中自動補償由於軸彎曲或安裝不對中造成的角度誤差,從而保證運行穩定性。293和294系列止推自動調心滾子軸承因其高負荷承載能力及調心性能,在各種重型工業設備中廣泛應用。

293、294系列止推自動調心滾子軸承的結構特徵、技術性能及其應用領域,並分析其在現代工業中的重要性。

1. 止推自動調心滾子軸承的結構特徵

止推自動調心滾子軸承的設計旨在承受重型軸向負荷,同時具備一定的自調心能力,這使其在重負荷和低速運行工況下表現出色。其主要結構包括:

  1. 滾子與滾道設計:該軸承的滾子為非對稱的鼓形滾子,滾子與內外圈滾道的接觸面為球面設計,這一設計賦予了軸承自動調心的能力,能夠補償由於軸線偏差或安裝不當造成的角度誤差。
  2. 內圈與外圈:內圈與外圈分別具有滾道,滾道的球面設計確保滾子能夠在重負荷下均勻分佈負荷,減少應力集中,從而提高運行穩定性。
  3. 保持架:高強度保持架保持滾子的均勻間距,確保滾子在運行過程中的平穩滾動,減少摩擦損耗,延長軸承的使用壽命。

止推自動調心滾子軸承的這種設計使其不僅能夠承受大的軸向負荷,還能夠適應一定的徑向負荷,在軸向負荷支撐需求強烈的應用中尤為適用。

2. 293、294系列止推自動調心滾子軸承的特點

293、294系列止推自動調心滾子軸承在承載能力和應用範圍上有所區別。以下是這兩個系列的具體特點:

2.1 293系列

293系列止推自動調心滾子軸承屬於中負荷設計,主要適用於中等負荷下的應用場合。該系列軸承結構緊湊,能夠承受來自單方向的重型軸向負荷,並同時具備一定的徑向負荷承載能力。293系列常應用於中型機械設備,如壓縮機、風力發電機組和工業齒輪箱。

  • 主要特點:結構緊湊,適合中等負荷,能夠承受重型軸向負荷,並具有自動調心能力。

2.2 294系列

294系列屬於重負荷設計,其滾子和滾道的接觸面積較大,能夠承受更高的軸向負荷和較大的徑向負荷。該系列軸承多用於重型設備中,如冶金設備、採礦機械、大型壓力機及其他需要極高負荷承載能力的設備。

  • 主要特點:負荷承載能力極強,適合於重型工業設備,具備出色的耐用性和運行穩定性。

3. 止推自動調心滾子軸承的技術性能

止推自動調心滾子軸承在運行穩定性、負荷承載能力及耐用性方面展現了卓越的技術性能。以下是其主要技術特點:

3.1 自動調心能力

止推自動調心滾子軸承的球面滾道設計賦予了軸承自動調整角度偏差的能力,通常能夠補償多達3°的軸線偏差。這種自調心性能使其在安裝誤差或運行中的軸心不對中情況下,依然能夠保持穩定運行,適應設備的運行變化。

3.2 高軸向負荷承載能力

止推自動調心滾子軸承專門設計用於承受來自單方向的重型軸向負荷。滾子的鼓形設計與內外圈的球面滾道相匹配,能夠均勻分佈軸向負荷,減少應力集中,顯著提高了軸承的承載能力,特別適合在重型工況下的長期運行。

3.3 一定的徑向負荷能力

雖然止推自動調心滾子軸承主要設計用於承受軸向負荷,但其獨特的滾子設計也使其能夠承受一定的徑向負荷,這在需要複合負荷的應用中尤為重要,特別是在設備運行過程中存在徑向負荷波動的情況下,該軸承能夠提供額外的運行穩定性。

3.4 高耐用性與抗衝擊性能

由於滾子與滾道之間的接觸面積大且負荷分佈均勻,止推自動調心滾子軸承具備極高的耐用性,能夠在重負荷和高衝擊環境中長時間運行。此外,該軸承的抗磨損性能優異,適合於需要高強度連續運行的工況。

4. 止推自動調心滾子軸承的應用領域

止推自動調心滾子軸承由於其卓越的負荷承載能力和自調心性能,被廣泛應用於各類需要承受軸向負荷的重型工業設備中。以下是其主要應用領域:

4.1 冶金設備

在冶金行業中,特別是連鑄機、軋鋼設備及其他高負荷冶金機械,常伴隨著軸向負荷的變化。293和294系列止推自動調心滾子軸承能夠有效承受來自工作過程中的巨大軸向負荷,並提供穩定的運行支撐,適應高溫、高負荷等苛刻工況。

4.2 風力發電設備

風力發電設備中的主軸和齒輪箱在運行過程中需要承受來自風力變化的軸向負荷。止推自動調心滾子軸承憑藉其自調心能力和高負荷承載性能,在風力發電設備中廣泛應用,確保系統在變動負荷環境下的穩定運行。

4.3 採礦與建築機械

在採礦和建築機械中,設備經常需要承受重型負荷和強烈的機械衝擊。294系列止推自動調心滾子軸承以其極高的承載能力和抗衝擊性能,在這些行業中發揮了至關重要的作用,能夠承受惡劣環境下的高負荷運行。

4.4 重型壓力機與液壓機

重型壓力機和液壓機的運行過程中,通常伴隨著巨大的軸向負荷,且負荷波動較大。止推自動調心滾子軸承能夠承受這些負荷波動,並且憑藉其自調心能力,能夠在不對中或軸心變化的情況下保持穩定運行。

4.5 工業齒輪箱與壓縮機

工業齒輪箱和壓縮機中,軸向負荷的變化頻繁,且運行環境嚴苛。293和294系列止推自動調心滾子軸承能夠在這些設備中提供可靠的負荷支撐,延長設備運行壽命,減少維護頻率。

 ..

止推自動調心滾子軸承憑藉其卓越的軸向負荷承載能力、自動調心性能和高耐用性,在現代工業的多個領域中扮演著重要角色。293、294系列止推自動調心滾子軸承根據其負荷能力和應用環境的不同,能夠滿足從中型設備到重型工業機械的多種需求,為各類需要承受重型軸向負荷的設備提供了穩定高效的解決方案。隨著工業技術的不斷發展,這些軸承將繼續在高負荷和苛刻工況下發揮其關鍵作用,確保設備的長期穩定運行。

常見問題 (FAQs)

  1. 止推自動調心滾子軸承的主要優勢是什麼? 止推自動調心滾子軸承能夠承受極大的軸向負荷,同時具備自動調心能力,適合於負荷波動大且安裝誤差較大的應用場景。

  2. 293和294系列的主要區別是什麼? 293系列適合中等負荷,主要應用於中型設備;294系列則具有更高的負荷承載能力,適合於重型工業設備。

  3. 止推自動調心滾子軸承能否承受徑向負荷? 雖然該軸承主要設計用於承受軸向負荷,但其滾子設計也使其能夠承受一定的徑向負荷。

  4. 哪些行業適合使用止推自動調心滾子軸承? 該類軸承廣泛應用於冶金、風力發電、採礦、建築機械及重型壓力機等需要承受重型軸向負荷的工業領域。

  5. 如何延長止推自動調心滾子軸承的使用壽命? 正確的潤滑、定期維護以及避免過大的軸向負荷能夠有效延長止推自動調心滾子軸承的使用壽命。
