直線導軌H系列


IKO直線導軌裝有與軌道4點接觸的2列大直徑鋼球,即使是用於方向及大小發生變動的負荷及復合負荷作用的用途時,也能獲得穩定的高精度和剛性。滾珠型中額定負荷和剛性最高的系列,形狀和尺寸種類豐富,可根據用途選擇合適的型號。

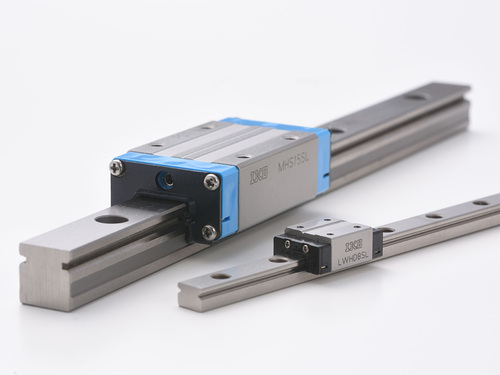

C-Lube自潤滑直線導軌H    MH


C-Lube自潤滑直線導軌H以使用大直徑鋼球的大額定負荷、高剛性直線導軌直線導軌H系列為基礎,內置潤滑零件C-Lube自潤滑零件,是實現了長期免維護的產品。

免維護
由於C-Lube自潤滑零件內的潤滑油能長期保持潤滑性能,從而減少了煩瑣的潤滑管理工時。

直線導軌H     LWH

自由組合
備有能夠自由組合的產品。由於滑塊和滑軌是分別進行尺寸管理的,因此各自均可自由增加或更換。

法蘭型和滑塊型
滑塊有5種形狀,分別是安裝方向不同的2種法蘭型,以及高度尺寸和安裝方向不同且寬度窄的3種滑塊型。

滑塊長度
備有標準型和截面尺寸相同但長度不同的短型、高剛性加長型,可根據用途適當選擇。

不銹鋼製
還備有耐腐蝕性優異的不銹鋼製產品,最適合在無塵室內使用的醫療設備、各種磁盤的讀取裝置及半導體製造裝置等。

高防塵規格
備有將所有面經過磨削加工的專用滑軌和裝有特殊形狀側面密封墊片及下面密封墊片的滑塊組合在一起,防塵性能優異的高防塵規格。

微型尺寸
還備有滑軌寬度8mm、10mm、12mm的微型規格,進一步拓展了用途。


.

直線導軌H系列的性能與應用分析

直線導軌H系列(Linear Guide H Series)是一款專為滿足高負荷、高精度運動需求而設計的精密運動控制元件。其結構堅固且具有優異的負荷承載能力與高剛性,適合於多種需要穩定運行的工業應用。H系列直線導軌採用滾動摩擦原理,透過滾珠或滾柱的運動來減少摩擦,實現平滑、高效的直線運動,廣泛應用於數控機床、自動化設備、重型機械、精密儀器等領域。

詳細分析直線導軌H系列的結構特徵、技術性能及其應用場景,並探討該系列在工業運動控制中的重要性及其如何滿足現代工業對高精度、高負荷運動的需求。

1. 直線導軌H系列的結構特徵

直線導軌H系列的結構設計強調高剛性與高負荷承載能力,並具備良好的運行平穩性與耐用性。其設計簡單而精密,保證了滑塊與導軌之間的低摩擦運動。H系列的核心結構特徵包括:

  1. 高精度導軌與滑塊設計:H系列直線導軌採用高強度合金鋼製造,並經過精密加工處理,確保了導軌表面具有極高的平滑度。滑塊內部裝有滾動元件,通常為滾珠或滾柱,能夠均勻分佈負荷壓力,確保滑塊沿導軌平穩移動。

  2. 滾珠或滾柱設計:H系列直線導軌提供兩種主要滾動元件配置:滾珠型和滾柱型。滾珠型設計具有較好的平滑運行效果,適合中等負荷的高精度應用;滾柱型則接觸面積較大,負荷分佈更加均勻,適合重負荷應用。

  3. 高剛性結構:H系列的滑塊和導軌設計具有極高的剛性,能夠有效應對來自多方向的負荷,防止運動過程中出現變形。其設計適合於要求高剛性支撐和穩定性的應用場合,如重型機械和大型自動化設備。

  4. 抗扭轉性能優異:H系列直線導軌的結構特點使其能夠在承受高負荷的同時,保持優異的抗扭轉性能,確保滑塊在運動過程中穩定、精確的直線運動。

2. 直線導軌H系列的技術性能

直線導軌H系列以其卓越的技術性能,能夠滿足現代工業對高精度、高負荷運動控制的需求。以下是其主要技術性能分析:

2.1 高精度運動控制

H系列直線導軌能夠實現微米級別的運動精度,適合於需要精確運動控制的應用。其滾動摩擦設計使得滑塊能夠在導軌上平穩移動,並且在整個運動過程中保持極高的定位精度,特別適合於數控機床、精密加工設備等應用中。

2.2 高負荷承載能力

H系列直線導軌具備極強的負荷承載能力,其設計結構能夠應對來自不同方向的高負荷壓力。滾柱型設計的H系列導軌,尤其在重型工業設備和自動化系統中,能夠在長時間高負荷運行下保持穩定運行,適合於重型機械設備的運動控制。

2.3 低摩擦與高效率

H系列導軌採用滾動摩擦原理,通過滾珠或滾柱的滾動來大幅減少滑塊與導軌之間的摩擦力,從而提高系統的運行效率。這一特點使得H系列在長時間運行中既能保持平穩運行,又能有效減少能耗,提升生產效率。

2.4 高剛性與抗扭轉能力

H系列導軌的滑塊和導軌設計以高剛性為特點,能夠在高負荷情況下保持穩定運行,且其抗扭性能優異,能夠應對各類複雜的運動工況,特別是在多方向負荷變化大的應用中,H系列能夠保證運動的平穩性與精度。

2.5 長壽命與低維護需求

由於H系列直線導軌採用了高強度材料和精密加工技術,並結合低摩擦滾動設計,該系列的導軌系統具備極高的耐用性和長壽命。配合適當的潤滑保護,H系列直線導軌能夠在高負荷工況下保持穩定運行,並且維護需求較低,有效降低了運行成本。

3. 直線導軌H系列的應用領域

憑藉其優異的負荷承載能力、高精度運動控制和穩定性,H系列直線導軌在多個工業應用領域中發揮了至關重要的作用。以下是其主要應用領域:

3.1 重型機械與自動化設備

在重型機械和大型自動化生產設備中,H系列直線導軌因其高負荷承載能力和高剛性設計,廣泛應用於需要穩定運行和承受巨大負荷的場合,如自動化生產線的搬運系統、壓力機械等。

3.2 精密機床與數控加工設備

H系列直線導軌具備卓越的運動精度和負荷承載能力,適合用於各類高精度加工設備,如數控車床、精密銑床和磨床等。其低摩擦運行特性不僅提高了機床的運行效率,還確保了加工工件的精度。

3.3 半導體設備與光電儀器

半導體製造設備和光電儀器對運動系統的穩定性和精度要求極高。H系列直線導軌能夠在這些應用中提供精確的運動控制,確保設備在高頻率運行中的可靠性和穩定性,適合於晶圓加工、光刻設備以及各類光電檢測儀器。

3.4 自動化物流系統

在現代工業的自動化物流系統中,運輸設備對運動控制的穩定性和負荷承載能力要求較高。H系列直線導軌因其高剛性和長壽命特點,廣泛應用於自動化物流系統的搬運和裝配過程中,確保系統的平穩運行。

3.5 醫療器械與實驗設備

醫療設備和實驗儀器的運動控制需要高精度、高穩定性的直線導軌。H系列直線導軌能夠滿足這些設備的需求,特別適合於需要長期穩定運行的設備,如醫療掃描設備、手術機器人和實驗室自動化儀器中。

4.

直線導軌H系列作為現代工業運動控制中不可或缺的重要組件,憑藉其高負荷承載能力、高精度運動控制和低摩擦運行,廣泛應用於重型機械、精密加工、自動化設備等多個工業領域。其高剛性和抗扭性能,確保了設備在各種工況下的穩定運行。隨著工業自動化和智能製造的進一步發展,H系列直線導軌將在更多應用場景中發揮其重要作用,助力工業設備運行效率的提升和運行成本的降低。

常見問題 (FAQs)

  1. 直線導軌H系列的主要技術優勢是什麼? H系列直線導軌的主要技術優勢包括高負荷承載能力、優異的運動精度、高剛性與抗扭轉性能,適合於高負荷和高精度運動控制應用。

  2. H系列直線導軌適合哪些應用場景? 該系列導軌適合於重型機械、精密機床、自動化設備、半導體製造和醫療器械等需要高負荷承載與高精度運動的應用場景。

  3. H系列直線導軌如何保證運動穩定性? H系列直線導軌通過高剛性設計、滾動摩擦原理以及高精度滾動元件,確保了滑塊與導軌間的平穩運動,並具備優異的抗扭性能。

  4. H系列直線導軌的維護需求如何? 由於該系列直線導軌採用高強度材料和低摩擦設計,維護需求相對較低,定期潤滑保養即可確保其長期穩定運行。

  5. 如何選擇適合的H系列直線導軌型號? 根據具體的負荷需求、運行精度和應用場景,選擇適合的H系列直線導軌型號。滾珠型適合中等負荷和高精度應用,滾柱型則適合高負荷需求。
