內置齒條&齒輪型交叉滾子直線導軌      CRWG

解決了保持器錯位的問題
內置創新性設計的齒條&齒輪機構，完全解決了保持器錯位的問題。能放心用於立軸等以往難以使用交叉滾子直線導軌的用途。即便提高運行速度，也無需擔心保持器錯位。即便是長期運行，也無需進行保持器錯位的矯正工作。

安裝尺寸可完全互換
採用在軌道台內側設置齒條的創新結構，在安裝尺寸上可完全與以往的交叉滾子直線導軌互換。外形尺寸相同，不僅適合新的用途，也可以輕鬆置換機械設備上原有的交叉滾子直線導軌，無需更改安裝尺寸。

內置齒條&齒輪型交叉滾子直線導軌H       CRWG…H

提高了機械裝置的負載容量、剛性
全面改進傳統型產品的軌道接觸部的規格，大幅提高了額定負荷。

完全解決了保持器錯位的問題
內置結構獨特的齒條&齒輪機構，完全解決了保持器錯位的問題。

安裝尺寸可完全互換
採用在軌道台內側配置齒條的自主結構，安裝尺寸與傳統型相同，易於替換。

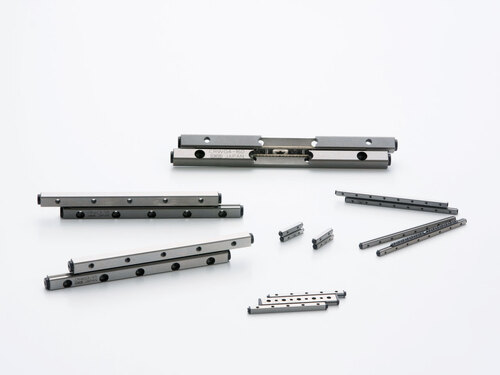

交叉滾子直線導軌       CRW   CRWM

標準型和模組型
有2種類型，一種是4根軌道台與2組附帶保持器的圓柱滾子為1套的標準型，另一種是內側2根軌道台為一體結構的模組型。

順暢的運動
高精度的軌道面，再加上為抑制偏斜，將經過嚴格的長度尺寸管理的超精密圓柱滾子組裝在保持器內。因此，獲得了極其順暢、沒有阻滯，且摩擦阻力小的直線運動。

高碳鉻軸承鋼製和不銹鋼製
標準型備有高碳鉻軸承鋼製和不銹鋼製。

安裝容易
軌道台的安裝孔進行了锪孔加工和內螺紋加工，安裝軌道台既可採用在機械、裝置的內螺紋中進行固定的方法，也可採用從機械、裝置側插入螺栓進行固定的方法，安裝結構也不受限制。而且，模組型軌道台的內側2根軌道台為一體結構，不僅安裝結構簡單，而且安裝部沒有加工誤差，可以獲得精度更高的直線運動。

交叉滾子直線導軌：CRWG、CRWG…H、CRW、CRWM系列的性能與應用分析

交叉滾子直線導軌是一種具備高精度、高剛性和穩定運動特性的直線運動系統，廣泛應用於需要精密定位與高負荷承載的工業領域。交叉滾子設計使得導軌在運動過程中能夠承受多方向負荷，並保持穩定的運動精度。本文將分析交叉滾子直線導軌的四個主要型號系列——CRWG、CRWG…H、CRW和CRWM，並探討其結構特徵、技術性能及工業應用。

1. 交叉滾子直線導軌的工作原理與結構概述

交叉滾子直線導軌利用精密滾動元件進行直線運動，通常每個滾動元件以交叉排列的方式安裝在滑塊內，形成V型溝道，使滾子能夠承受來自不同方向的徑向、軸向與扭矩負荷。這一設計使得交叉滾子導軌系統具備卓越的剛性和高精度運動控制能力，特別適合於需要多方向負荷支撐與穩定運行的應用場景，如精密機床、醫療設備和半導體製造設備。

2. CRWG系列交叉滾子直線導軌

2.1 結構特徵

CRWG系列交叉滾子直線導軌以其高剛性與高精度運動控制著稱，該系列利用精密滾子滾動元件進行交叉排列，並在導軌內進行線性運動。由於每個滾子的接觸面積較大，這種結構能夠同時承受來自多個方向的負荷，包括徑向、軸向和扭矩負荷。

• 高剛性結構設計：CRWG系列導軌的設計重點在於提升剛性，使其能夠在負荷變化較大的工況下保持穩定運行。
• 精密滾子排列：滾子交叉排列，減少了導軌與滑塊間的運動摩擦，從而提升了運行精度與效率。

2.2 主要應用

CRWG系列廣泛應用於高負荷與高精度運動需求的應用中，特別是在精密機床和自動化裝置中，能夠提供高穩定性與高效能的運動支撐，適合需要承受多方向負荷的場合。

3. CRWG…H系列交叉滾子直線導軌

3.1 結構特徵

CRWG…H系列是CRWG系列的升級版，具有更強的負荷承載能力與更高的剛性，特別適合重型工況與高負荷需求的應用場景。該系列在滾子設計與導軌加工工藝上進行了優化，進一步提升了系統的承載能力。

• 加強型設計：CRWG…H系列在滑塊與導軌結構上進行了加強，特別適合於重型應用中保持長時間穩定運行。
• 優異的抗扭性能：強化的抗扭轉設計使該系列在需要承受高扭矩負荷的情況下，依然能保持高精度運動。

3.2 主要應用

CRWG…H系列主要應用於重型機械、自動化生產線和高負荷的精密加工設備，特別是在需要長時間穩定運行的情況下表現優異，適合重負荷和惡劣工作環境。

4. CRW系列交叉滾子直線導軌

4.1 結構特徵

CRW系列交叉滾子直線導軌是一款設計簡潔且具備高精度運動控制的導軌系統，適合於中等負荷且需要穩定運動的應用。CRW系列使用交叉排列的滾子，確保了導軌的精確運動，同時保持較低的摩擦和磨損。

• 高精度滾動運動：CRW系列導軌的設計特點是滾子與導軌滾道的精確配合，確保了滑塊在運動過程中的平穩性和定位精度。
• 低摩擦與高效率：交叉滾子的線接觸設計大幅減少了運動摩擦，進一步提升了系統的運行效率。

4.2 主要應用

CRW系列主要應用於自動化設備、精密測量儀器、半導體製造設備等需要高精度和中等負荷運動控制的場合，特別適合於對運動精度要求極高的應用場景。

5. CRWM系列交叉滾子直線導軌

5.1 結構特徵

CRWM系列交叉滾子直線導軌強調輕量化設計，在保證高精度與高剛性的同時，降低了導軌的重量，特別適合於需要移動便捷且對負荷要求適中的應用。CRWM系列在導軌材質上進行了優化處理，實現了高效能與輕便性的平衡。

• 輕量化結構：CRWM系列導軌在保證剛性的前提下，通過採用高強度、輕量化材料，使得整體重量更輕，適合高速運動和便捷安裝。
• 穩定的運動控制：該系列依然保留了交叉滾子導軌系統的核心優勢，能夠提供穩定的高精度運動控制。

5.2 主要應用

CRWM系列主要應用於需要移動靈活性與高效運動控制的自動化系統和輕型機械設備中，如醫療儀器、自動化檢測設備和小型精密機床。

6. 技術性能分析

6.1 高精度運動控制

交叉滾子直線導軌的設計使其在多方向負荷下仍能保持高精度運動。無論是CRWG、CRWG…H、CRW還是CRWM系列，其滾子排列方式都確保了低摩擦和穩定的滾動運動，使導軌系統在長時間運行中仍能保持微米級的運動精度。

6.2 多方向負荷承載能力

這些系列的交叉滾子導軌均能夠同時承受徑向、軸向和扭矩負荷，特別適合於需要多方向負荷支撐的應用。CRWG…H系列在負荷承載能力方面表現尤為突出，適合重型工況；而CRWM系列則在保持負荷承載能力的同時實現了輕量化設計。

6.3 高剛性與抗扭性能

交叉滾子導軌系統的設計天然具備優異的剛性與抗扭性能，這使得其能夠在各類複雜工況下保持穩定運行，避免由於負荷變化或安裝誤差導致的運動偏差。特別是在CRWG…H與CRWM系列中，這一特性被進一步強化，保證了系統的高效穩定性。

6.4 低摩擦與高效運行

交叉滾子導軌的滾動摩擦較小，這使得系統在運行過程中能夠保持低摩擦、高效率的運動狀態，並且減少了能量損耗和磨損，從而延長了系統的使用壽命。

7. 應用領域分析

7.1 精密機床

CRWG和CRWG…H系列適合應用於高負荷的精密機床中，能夠承受多方向負荷並保持高精度運動控制，適合於需要穩定運行和長時間負荷運行的應用。

7.2 半導體製造設備

CRW和CRWM系列在半導體製造和檢測設備中廣泛應用，這些設備需要高精度和低摩擦的運動控制，這兩個系列的交叉滾子設計能夠提供極高的定位精度和穩定性。

7.3 自動化系統

CRWM系列憑藉其輕量化設計，特別適合於自動化系統中的高速運動需求，如自動化裝配設備、醫療儀器等。

8. 結論

交叉滾子直線導軌的CRWG、CRWG…H、CRW、CRWM系列憑藉其卓越的高精度運動控制、強大的負荷承載能力與多方向負荷支撐，在現代工業中廣泛應用。這些系列導軌系統根據不同的應用需求，在高負荷、高精度和輕量化設計方面各有側重，能夠滿足從精密機床到自動化生產線的多種應用場景需求。隨著工業自動化和智能製造的發展，交叉滾子直線導軌在提升工業生產效率和運行穩定性方面的作用將更加突出。

常見問題 (FAQs)

1. 交叉滾子直線導軌的主要技術優勢是什麼？ 交叉滾子直線導軌的主要技術優勢包括高負荷承載能力、多方向負荷支撐、高精度運動控制和優異的抗扭性能。

2. CRWG…H系列和CRWG系列的主要區別是什麼？ CRWG…H系列在負荷承載能力和剛性方面進行了加強設計，適合於重型應用，而CRWG系列則更適合中等負荷和高精度的運動控制需求。

3. CRWM系列的輕量化設計適合哪些應用？ CRWM系列適合需要高效運動控制和輕便結構的應用場景，如醫療儀器、自動化檢測設備等。

4. 交叉滾子直線導軌是否需要頻繁維護？ 由於其低摩擦設計和自潤滑功能，交叉滾子直線導軌的維護需求較低，只需定期進行基本潤滑保養即可保持長期穩定運行。

5. 如何選擇適合的交叉滾子直線導軌型號？ 根據具體的負荷需求、運動精度及應用場景來選擇。CRWG和CRWG…H適合高負荷、高精度應用，CRW適合中等負荷的精密運動，而CRWM則適合需要輕量化和靈活性的應用。
