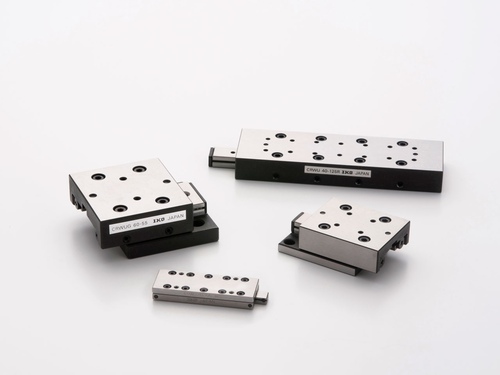

內置齒條&齒輪型交叉滾子直線導軌滑組      CRWUG

解決了保持器錯位的問題
內置創新性設計的齒條&齒輪機構，完全解決了保持器錯位的問題。能放心用於立軸等以往難以使用交叉滾子直線導軌的用途。即便提高運行速度，也無需擔心保持器錯位，因此即便長期運行，也無需進行保持器錯位的矯正工作。

安裝尺寸可完全互換
採用在軌道台內側設置齒條的創新結構，安裝尺寸可完全與以往的交叉滾子直線導軌互換。外形尺寸相同，不僅適合新的用途，也可以輕鬆置換機械設備上原有的交叉滾子直線導軌，無需更改安裝尺寸。

以極高的精度順暢地運動
這是一款非循環型的直線導軌，高精度的軌道面與嚴格控制了長度尺寸的超精密滾子直交排列，能以極高的精度順暢地運動。解決了在循環型直線導軌中固有的微小行走跳動，實現了極高的進給精度。由於摩擦阻力極小、可實現沒有粘滑的直線運動，因此微小進給量指令的跟踪性能極佳，有望進一步提高定位精度。

交叉滾子直線導軌滑組     CRWU

高精度
將一體結構的中間軌道台安裝在加工誤差小且結構簡單的底座上，並在工作台側裝入了交叉滾子直線導軌CRW，可以獲得高精度的穩定直線運動。

高剛性
實現了零件的一體化，並提高了工作台和底座的剛性，承受各個方向負荷時的彈性位移量小，能夠獲得高剛性。

動作順暢
採用加工及安裝誤差較小的一體結構中間軌道台，並且裝入了超精密圓柱滾子，能夠獲得沒有遲滯的順暢動作。

型號和尺寸豐富
交叉滾子直線導軌滑組有3種型號，都備有豐富的尺寸。可根據機械和裝置的結構、大小，選擇合適的直線導軌。

易於安裝
工作台及底座的安裝面經過精密的磨削加工，工作台上設有內螺紋安裝孔，底座上設有沉孔。而且，為了保持高運動精度和剛性，獲得長期穩定的使用壽命，已調整為最適宜的預壓狀態，因此只需直接安裝在機械、設備上，即能輕鬆實現高可靠性的直線運動。

交叉滾子直線導軌滑組：CRWUG與CRWU系列的性能與應用分析

交叉滾子直線導軌滑組是一種高精度、高剛性運動控制系統，專門用於需要高負荷承載和精確運動的應用場景。交叉滾子設計使導軌系統能夠在多方向負荷下保持穩定運行，這使其在自動化設備、精密機床、半導體製造、醫療設備等領域得到了廣泛應用。本文將深入分析交叉滾子直線導軌滑組中的CRWUG與CRWU系列，探討其結構特徵、技術性能及其在現代工業中的應用價值。

1. 交叉滾子直線導軌滑組的工作原理與結構概述

交叉滾子直線導軌滑組由導軌和滑組（滑塊）構成，滑組內的滾子以交叉排列的方式安裝，形成V型滾道，實現了高度平穩的線性運動。交叉滾子設計使得滑組能夠同時承受徑向、軸向和扭矩負荷，並保持運動過程中的高剛性和高精度，特別適合於多方向負荷應用中的精密運動控制。

2. CRWUG系列交叉滾子直線導軌滑組

2.1 結構特徵

CRWUG系列交叉滾子直線導軌滑組以其高剛性和高負荷承載能力為特點，特別適合於需要穩定運動和精確定位的工業應用。該系列滑組內部的交叉滾子排列方式確保了滾子與滾道之間的線接觸，使滑組能夠在多方向上承受負荷，同時保持極高的運動精度。

• 高剛性結構：CRWUG系列導軌滑組的剛性設計使其能夠在高負荷工況下保持穩定運行，有效防止因負荷變化導致的變形或運動誤差。
• 滾子交叉排列：滑組內的滾子交叉排列，形成V型滾道，能夠大幅提高滑塊的負荷承載能力，適合重負荷應用場景。

2.2 主要應用

CRWUG系列主要應用於精密機床、自動化設備和半導體製造設備中，這些領域對運動控制的精度和穩定性有極高要求。CRWUG系列滑組能夠在高負荷條件下保持長時間穩定運行，並且其高剛性設計使其在多方向負荷下依然保持運動的精確性和穩定性。

3. CRWU系列交叉滾子直線導軌滑組

3.1 結構特徵

CRWU系列交叉滾子直線導軌滑組設計精巧，強調高精度和緊湊性，適合於中等負荷應用場景。與CRWUG系列相比，CRWU系列在輕量化設計和高精度控制方面表現更為突出，適合需要較高靈活性和便捷安裝的應用。

• 緊湊設計：CRWU系列滑組結構緊湊，滑塊尺寸較小，但依然保持了交叉滾子設計的核心優勢，能夠在有限空間內實現高效、穩定的運動控制。
• 高精度滾動運動：CRWU系列導軌滑組內的滾子排列精密，滑塊能夠在導軌上進行平穩的直線運動，確保了微米級的運動精度。

3.2 主要應用

CRWU系列主要應用於醫療器械、精密檢測設備和自動化儀器中，這些應用對運動精度和系統緊湊性要求較高。CRWU系列滑組憑藉其輕量化和高精度的優勢，能夠滿足在有限空間內進行精確運動控制的需求，特別適合小型設備和精密儀器的應用。

4. CRWUG與CRWU系列的技術性能分析

4.1 高精度運動控制

CRWUG與CRWU系列的核心特徵在於其卓越的高精度運動控制。交叉滾子的線接觸設計減少了滑組與導軌之間的摩擦力，從而確保了滑塊在運動過程中的平穩性和精度。這使得兩個系列在長時間運行中，依然能夠保持微米級的定位精度，特別適合於精密製造和檢測設備中。

4.2 高負荷承載能力與剛性

CRWUG系列的高負荷承載能力源於其加強的結構設計和滾子交叉排列方式，使其能夠在多方向負荷下保持極高的剛性。CRWU系列則在滿足中等負荷的基礎上，更強調精度和靈活性，能夠在空間有限的應用中提供穩定的負荷支撐。

4.3 低摩擦與高效運行

交叉滾子設計使得滑組在運動過程中摩擦極低，這不僅提高了運行效率，還減少了能耗。由於滾子的線接觸面積較大，負荷分佈更為均勻，從而減少了局部應力集中現象，延長了導軌和滑組的使用壽命。

4.4 高抗扭轉性能

CRWUG與CRWU系列導軌滑組均具有優異的抗扭轉性能，這使其能夠在多方向負荷變化較大的工況下，依然保持高精度和穩定的運動控制。這一特性對於複雜運動工況下的應用，特別重要，如需要精確運動的機械臂和自動化裝置。

4.5 低維護需求

得益於交叉滾子系統的低摩擦設計，CRWUG與CRWU系列的滑組維護需求較低，運行過程中的磨損減少，僅需定期進行潤滑保養即可確保長期穩定運行。這使得這兩個系列適合於需要長期連續運行的自動化系統。

5. CRWUG與CRWU系列的應用領域

5.1 精密機床與加工設備

CRWUG系列交叉滾子直線導軌滑組在精密機床與加工設備中應用廣泛，特別是在高負荷條件下，需要保持高精度運動控制的場合。這些應用對運動精度和穩定性要求極高，CRWUG系列能夠提供卓越的運動支撐。

5.2 半導體製造與檢測設備

半導體製造過程中，設備運行對精度的要求極高。CRWU系列因其緊湊設計和高精度控制，成為半導體製造設備中的理想選擇，特別是在晶圓製造和光刻機等應用中，確保運動過程中的微米級精度。

5.3 自動化設備與搬運系統

在工業自動化設備中，CRWUG和CRWU系列交叉滾子滑組憑藉其高剛性和抗扭轉性能，適合應用於需要精確運動和穩定搬運的系統中，這些應用包括自動裝配線、機械臂和各類高精度自動化生產設備。

5.4 醫療儀器與精密檢測設備

CRWU系列因其輕量化和高精度運動控制，廣泛應用於醫療器械和精密檢測設備中
