產品簡述 INTRODUCTION

推力 / 向心 ZRT轉台軸承

ZRT軸承是由推力部分,向心部分以及運輸用固定螺釘組成的完整單元 : 推力部分包括推力滾針或推力滾子和保持架組件,外圈,L形截面環,軸圈,裝配後預加載;向心部分為向心滿裝圓柱滾子軸承,預加載;固定螺釘保證安裝和搬運不至於使軸承散落。 該型軸承能雙向承受軸向載荷和附加徑向載荷以及安裝力矩。

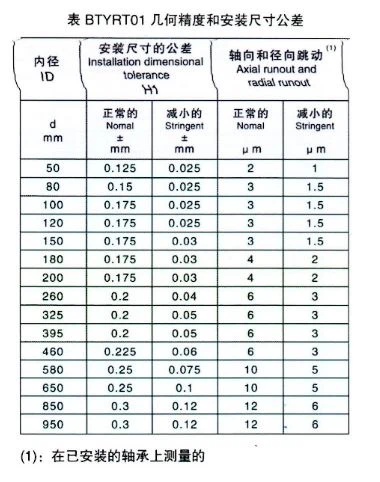

該型軸承具有極高的剛性和精度,精度見表BTYRT01,能夠承受大頃翻力矩,特別適用於立式、臥式或可傾迴轉工作台,數控分度頭,等分轉台,數控刀台,刀庫或換刀機構及其它對精度要求高的機床尤其是數控機床的附件或部件。

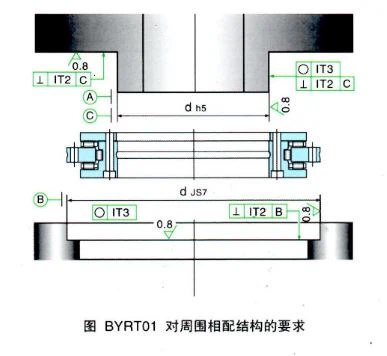

該型軸承可採用鋰基複合皂脂或機械油潤滑,也可以通過L形截面環或外圈上的油孔油進行再潤滑。潤滑脂應和礦物油基潤滑油應能夠相溶。該軸承對周圍相配結構的要求見圖BYRT01。安裝時,為了較容易定心,固定螺釘可以鬆開。注意同型軸承零件不具有互換性; 不要分開或交換軸承零件!

定位螺釘的扭緊應按照十字交叉的順序用力矩扳手扭緊,扭緊力矩見參數表。一般按照安裝後摩擦力矩的3~3.5倍作為傳動機構的輸出力矩。對於尼龍保持架的類型,工作期間容許運轉溫度不得超過120°C。






瀏覽方式







ZRT軸承介紹

ZRT軸承作為精密機械設備中的關鍵元件之一,具有高度剛性與精度,是機床附件與數控設備中不可或缺的重要零組件。本文將深入探討ZRT軸承的結構組成、工作原理及其在各種工業應用中的具體優勢與特點。


一、ZRT軸承的結構組成

ZRT軸承由以下三個主要部分組成:推力部分、向心部分以及運輸用固定螺釘。

  1. 推力部分
    • 推力部分包括推力滾針或推力滾子和保持架組件、外圈、L形截面環及軸圈。推力組件在組裝後經過預加載處理,能有效承受雙向的軸向載荷及附加徑向載荷。
  2. 向心部分
    • 向心部分為向心滿裝圓柱滾子軸承,具有極高的承載能力及穩定性。預加載後能顯著提升軸承剛性,確保其在運行過程中的精度表現。
  3. 固定螺釘
    • 固定螺釘用於安裝與搬運時,保證軸承各部件不會散落或移位。該設計在安裝過程中可鬆開螺釘,方便軸承定心與調整。

二、ZRT軸承的工作原理與特點

  1. 雙向承受軸向載荷及附加徑向載荷
    • ZRT軸承能夠同時承受兩個方向的軸向載荷及額外的徑向載荷,這使其適用於負載變化頻繁的工業場景,並且能夠承受極高的傾翻力矩。
  2. 高剛性與高精度
    • 該型軸承具有優異的剛性與精度,能夠有效抵抗各種機械振動與偏移,精度可達BTYRT01表中標準。因此,ZRT軸承非常適合應用於對精度要求極高的機床附件,如立式、臥式或可傾迴轉工作台、數控分度頭、刀庫及換刀機構。
  3. 潤滑與維護性
    • ZRT軸承可使用鋰基複合皂脂或機械油進行潤滑,同時可以透過L形截面環或外圈上的油孔進行再潤滑。選擇潤滑脂時需注意與礦物油基潤滑油的相容性,以避免影響軸承性能。

三、ZRT軸承的應用領域

ZRT軸承憑藉其優越的性能與設計,在多種工業領域中得到廣泛應用,尤其在精密加工與機械工程中表現突出。以下是ZRT軸承的主要應用領域:

  1. 數控機床
    • 應用於各類數控機床附件及部件,如數控刀台、等分轉台及立式/臥式迴轉工作台。ZRT軸承的高精度與高剛性確保了加工過程中的穩定性與精度。
  2. 自動化設備
    • 在自動化生產線中,ZRT軸承可用於各類旋轉工作台及機械臂的旋轉關節,提升設備的負載能力與壽命。
  3. 航空航天及軍工設備
    • ZRT軸承能承受嚴苛環境條件下的高負載力矩,特別適合應用於雷達天線旋轉機構及飛機發動機轉子等領域。
  4. 風力發電設備
    • ZRT軸承可用於風力發電機轉子的支撐結構中,確保風力發電設備在強風環境下依然能夠平穩運行。

四、安裝與使用注意事項

在安裝ZRT軸承時,需特別注意以下事項:

  1. 零件不具互換性
    • 由於ZRT軸承的各零件經過精密加工與裝配,不具備互換性。因此,在維修或更換軸承時,切勿隨意拆卸或更換零件,以免影響軸承性能。
  2. 安裝固定螺釘鬆緊調整
    • 安裝時可鬆開固定螺釘以便軸承定心,但在最終固定前需檢查各零件是否處於正確位置,以確保軸承在運行時保持穩定。
  3. 潤滑劑的選擇與更換
    • 定期檢查潤滑狀況並補充潤滑脂或潤滑油。選擇潤滑劑時應考慮其與軸承材質及環境的相容性,避免使用不相容的潤滑劑造成軸承損壞。

五、結論

ZRT軸承憑藉其獨特的結構設計與優異的性能表現,已成為工業設備中不可或缺的關鍵部件之一。其在精密加工、數控機床、自動化設備等領域中,均能提供卓越的穩定性與精度,確保設備在各種工況下均能保持優秀的運行性能。


常見問題解答(FAQs)

  1. ZRT軸承與一般滾子軸承有何不同?
    • ZRT軸承除了能承受雙向軸向載荷外,還具備更高的剛性與精度,特別適合於高精度機床與數控設備中使用。
  2. ZRT軸承的潤滑方式有哪些?
    • ZRT軸承可以使用鋰基複合皂脂或機械油潤滑,並可通過L形截面環或外圈上的油孔進行再潤滑。
  3. 如何確保ZRT軸承的穩定運行?
    • 定期檢查軸承潤滑狀況,確保潤滑脂或潤滑油的充足及相容性;同時注意安裝過程中的定心調整與固定螺釘的鬆緊度。
  4. ZRT軸承是否能承受高負載的傾翻力矩?
    • 是的,ZRT軸承具有極高的剛性及負載能力,可承受大傾翻力矩,特別適用於立式或臥式迴轉工作台等場合。
  5. ZRT軸承的適用環境有哪些限制?
    • ZRT軸承適用於常溫及清潔的工業環境,不建議在超高溫、強腐蝕或重污染的環境中使用。安裝時應避免軸承受到過度污染或損壞,以確保其性能穩定。
