產品簡述 INTRODUCTION
IKO直線導向設備以機床、半導體、液晶相關生產裝置為主，多用作支持機器人、測量設備等各種產業機械性能的定位要素零件，業績斐然。
直線導向設備是將旋轉型軸承的使用範圍擴大到平面滑動部分的產品，不僅性能出色，而且具有安裝和保養方便等眾多優點，是機械、裝置的精密定位及搬運機構等不可或缺的機械零件。
以滑軌導向型式的直線導軌、圓柱滾子直線導軌為主，其備有本公司引以為豪的軸導向型式滾珠花鍵等豐富多樣的各種系列，產品的優異性能和品質，贏得了眾多客人的稱讚。
滑軌軸承 | 自動化機械軸承
滑軌軸承圖片介紹

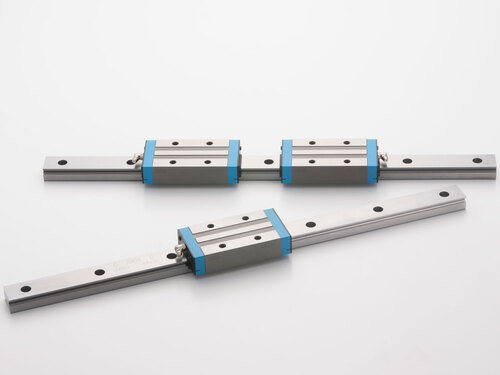

C-Lube自潤滑直線導軌V

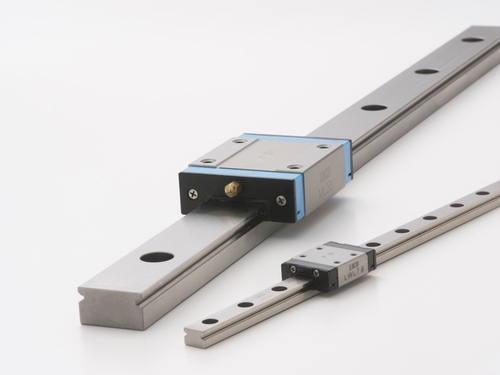

直線導軌L系列
自動化機械軸承介紹

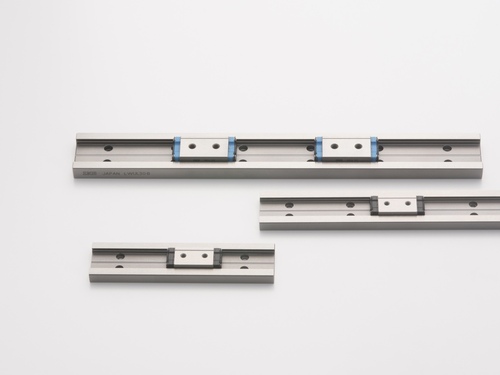

直線導軌U系列

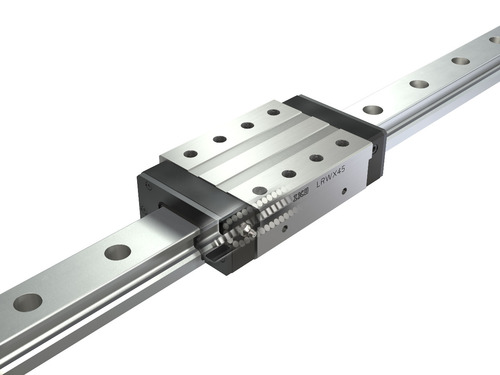

圓柱滾子直線導軌X
自動化機械軸承、滑軌軸承以滑軌導向型式的直線導軌、圓柱滾子直線導軌為主，直線導向設備是將旋轉型軸承的使用範圍擴大到平面滑動部分的產品，不僅性能出色，而且具有安裝和保養方便等眾多優點，是機械、裝置的精密定位及搬運機構等不可或缺的機械零件。
自潤滑直線導軌V 滑軌軸承介紹
IKO C-Lube自潤滑直線導軌V截面極低、極輕，但下方向的額定負荷為滾珠型中最大，是具有高負載容量的產品。而且滑塊內置潤滑零件C-Lube自潤滑零件，是實現了滑軌軸承、自動化機械軸承長期免維護的產品。
自潤滑直線導軌V 滑軌軸承介紹
- 低截面、輕量: 採用2列4點接觸式簡單結構，實現了滑軌軸承超低截面、超輕量，有助於機械裝置的小型化，為自動化機械軸承節能做貢獻。
- 高負載容量、高剛性: 雖然超低截面、超輕量，但上側的額定負荷為滾珠型中最大，具有高負載容量與高剛性，可提高機械裝置的壽命和高安全性。
- 滾珠固定: 滑塊中裝有鋼球保持架，即使將滑塊從滑軌上卸下，鋼球也不會脫落，從而便於操作。
- 免維護: 由於C-Lube自潤滑零件內的潤滑油能長期保持潤滑性能，從而減少了煩瑣的潤滑管理工時。
直線導軌L系列 滑軌軸承特點
IKO直線導軌L採用2列鋼球與軌道4點接觸結構，雖然很小，但在承受方向和大小改變的負荷及復合負荷的用途中仍能獲得穩定的精度和剛性。以不銹鋼製為基本規格，備有豐富的形狀和各種尺寸規格，可根據用途選擇合適的型號。
- 1. 自由組合:備有能夠自由組合的產品。由於滑塊和滑軌是分別進行尺寸管理的，因此各自均可自由增加或更換。
- 2. 標準型和寬幅型:滑塊的寬度形狀有2種，分別是標準型和適合單列使用滑軌的寬幅型。
- 3. 滑塊長度:不銹鋼製滾珠固定式備有截面尺寸相同但但滑塊長度不同的短型、標準型、高剛性加長型3種，可根據自動化機械軸承用途適當選擇。
- 4. 不銹鋼製和碳鋼製:耐腐蝕性優異的不銹鋼製最適合醫療設備、各種磁盤的讀取裝置及半導體製造裝置等在無塵室內使用的機械和裝置。可對滑軌進行追加加工的碳鋼製已應用於搬運裝置和處理裝置等自動化機械軸承通用用途。
- 5. 滾珠固定:滑塊中裝有鋼球保持架，即使將滑塊從滑軌上卸下，鋼球也不會脫落，從而便於操作。
- 6. 有內螺紋的滑軌:滑軌有在通孔中穿入螺栓向下安裝的標準規格，以及在滑軌上加工了螺紋的有內螺紋的滑軌規格，安裝方向可以自由選擇，擴大了自動化機械軸承設計機械和裝置的自由度。
滑軌軸承和自動化機械軸承的選型與裝配注意事項
一、軸承的選型:
- 1. 軸承使用環境。
- 2. 是否有腐蝕因素。
- 3. 軸承所承受的壓力。
- 4. 對磨軸的滑動速度。
- 5. 對耐磨性能的要求。
- 6. 對磨軸的運動類型。
- 7. 環境溫度。
- 8. 安裝情況。
- 9. 軸承成本各方面的因素。
- 10. 是否需要環保軸承産品。
二、滑軌軸承和自動化機械軸承裝配的注意事項:
- 1. 在將軸承壓入座孔前，要先用汽油清洗乾淨，然後放入乾淨的機油內浸油、瀝乾。
- 2. 軸承與座孔須垂直放正，不得歪斜。
- 3. 將軸承壓入座孔時，如用錘敲入，切勿用力猛擊，且不要用金屬物件直接敲擊軸承，須在軸承上墊上厚木塊，最好用油壓機將其緩慢地壓入座孔。
直線導軌介紹
目錄
- 直線導軌的基本概念與介紹
- 直線導軌的運作原理
- 直線導軌的組成結構
- 如何實現精確的直線運動
- 直線導軌的種類與分類
- 滾珠型直線導軌
- 滾柱型直線導軌
- 磁浮型直線導軌
- H2: 直線導軌的應用領域
- H3: 工業自動化設備中的應用
- H3: 醫療器械領域中的應用
- H3: 精密機械加工中的應用
- 直線導軌的優勢與特性
- 高精度與穩定性
- 高負載能力與耐用性
- 低摩擦力與長壽命設計
- 如何選擇合適的直線導軌？
- 根據應用場景選擇導軌類型
- 根據負載能力與精度要求選擇
- 直線導軌的保養與維護
- 定期潤滑與清潔
- 監測磨損與更換策略
- 直線導軌的未來發展趨勢
- 智能化與數位化發展趨勢
- 綠色環保與節能設計
直線導軌的基本概念與介紹
直線導軌（Linear Guideway）是一種能夠實現精確直線運動的機械元件，廣泛應用於自動化設備、精密儀器及各類機械系統中。透過其優越的高精度、低摩擦及穩定運動特性，直線導軌成為了機械系統中不可或缺的重要零件。它的主要作用是引導物體沿著指定的路徑進行平穩移動，從而提升系統運行的準確性與效率。
直線導軌的運作原理
直線導軌的運作原理主要基於導軌與滑塊之間的相對運動，透過滾珠或滾柱的滾動運動來實現低摩擦的直線移動。
直線導軌的組成結構
直線導軌的結構通常包括以下幾個主要組成部分：
- 導軌本體（Rail）：提供滑塊運動的基礎路徑，通常由高硬度的鋼材製成，具有較高的剛性與抗磨損性。
- 滑塊（Carriage）：滑塊安裝於導軌上，內部含有滾珠或滾柱等元件，用於減少滑動摩擦，提升運行平穩性。
- 滾動元件（Rolling Elements）：如滾珠、滾柱等，位於滑塊與導軌之間，通過滾動的方式來降低摩擦，提升導軌的精度與壽命。
H3: 如何實現精確的直線運動
直線導軌透過滑塊與導軌之間的相對運動，實現精確的直線運動。當滑塊在導軌上移動時，滾珠或滾柱會沿著設計好的滾道進行滾動，從而減少摩擦力，使運動更加順暢且不易產生卡頓現象。
直線導軌的種類與分類
根據直線導軌內部的滾動元件與結構設計不同，可將其分為多種類型。以下介紹幾種常見的直線導軌類型。
滾珠型直線導軌
滾珠型直線導軌採用滾珠作為滾動元件，能夠在較小的摩擦力下實現平穩的直線移動。由於滾珠型導軌的結構設計精巧，適用於高精度且高速度的應用場合，如CNC機床、半導體設備等。
滾柱型直線導軌
滾柱型直線導軌使用滾柱代替滾珠作為滾動元件，相較於滾珠型導軌，滾柱型具有更高的剛性與承載能力，適用於重負載與高剛性需求的場合，如重型機械加工設備與工業自動化系統中。
磁浮型直線導軌
磁浮型直線導軌利用磁力驅動技術來實現無接觸的直線運動，具有極低的摩擦力及高速度特性。由於其運行過程中幾乎無摩擦與磨損，因此在超高精度與高潔淨度環境中，磁浮型導軌有著極佳的應用前景。
直線導軌的應用領域
直線導軌憑藉其優越的運行性能，廣泛應用於各類工業與精密加工領域中。
工業自動化設備中的應用
在自動化設備中，直線導軌可用於機械手臂、數控機床等系統中，實現高效、精確的移動與定位，從而提升自動化生產效率。
醫療器械領域中的應用
直線導軌在醫療器械中，如手術機器人、CT掃描儀等設備中，能提供平穩、精確的移動機制，確保設備在操作過程中的穩定性與安全性。
精密機械加工中的應用
在精密加工領域中，如半導體製造、微電子組裝等，直線導軌的高精度特性使其成為各類高精度移動平臺與定位系統的重要組成部分。
直線導軌的優勢與特性
高精度與穩定性
直線導軌擁有高精度設計，可在極小的移動誤差範圍內實現平穩的直線運動，確保系統運行時的高準確度。
高負載能力與耐用性
滾柱型與滾珠型直線導軌在結構上具有高剛性，能夠承受較大的負載力，同時透過優化的材質與結構設計，提升了導軌的耐用性與壽命。
低摩擦力與長壽命設計
直線導軌的滾動元件設計能有效減少摩擦力，並提升運動效率。同時，由於滾動摩擦遠低於滑動摩擦，因此直線導軌在長時間運行後仍能保持良好的運動性能與壽命。
如何選擇合適的直線導軌？
選擇合適的直線導軌需根據實際應用場景來決定。以下幾個因素可作為選擇參考。
根據應用場景選擇導軌類型
根據應用場景的不同，如是否需高負載、是否需高精度、是否需高速度等，可選擇不同結構的直線導軌，如滾珠型適合高精度應用，而滾柱型適合高負載需求的場景。
根據負載能力與精度要求選擇
不同的直線導軌類型在負載能力與精度上各有特性，因此需考量實際負載與定位精度需求，選擇最適合的產品規格。
直線導軌的保養與維護
定期潤滑與清潔
直線導軌需定期進行潤滑與清潔，以減少摩擦力及磨損，確保導軌在運行過程中的穩定性與使用壽命。
監測磨損與更換策略
需定期檢查導軌的磨損狀況，若出現明顯磨損或精度下降情況，應及時進行維護或更換，以避免影響設備正常運行。
直線導軌的未來發展趨勢
智能化與數位化發展趨勢
隨著工業4.0與智能製造的興起，直線導軌的未來發展趨勢將逐步走向智能化與數位化，具備自動監測、自我調整等智慧功能，提升設備整體性能。
綠色環保與節能設計
在環保意識逐漸提升的今天，直線導軌的未來設計將更加注重材料的環保性與製造過程的節能降耗，從而符合全球可持續發展的理念。
結論
直線導軌作為機械系統中不可或缺的運動元件，憑藉其優越的高精度、低摩擦及高穩定性特性，廣泛應用於各類工業、醫療與精密加工領域中。未來，隨著智能製造與環保節能理念的推進，直線導軌的發展將更趨向於智慧化與環保化，成為機械運動系統中的重要創新力量。
常見問題（FAQ）
- 直線導軌適用於哪些應用場景？ 直線導軌主要應用於自動化設備、精密儀器、醫療器械及工業生產線中。
- 如何選擇適合的直線導軌類型？ 可根據實際應用需求選擇不同類型，如滾珠型適合高精度需求，滾柱型適合高負載需求。
- 直線導軌如何保養與維護？ 定期潤滑、清潔並檢查磨損狀況，確保直線導軌在最佳狀態下運行。
- 直線導軌的壽命與耐用性如何？ 直線導軌具有良好的耐磨性與長壽命，根據使用環境與負載情況，其壽命可達數年。
- 未來直線導軌的發展趨勢是什麼？ 直線導軌的未來發展趨勢將朝向智能化、自動化及綠色環保方向發展。
